A Vortex áramlásmérőket széles körben használják a különböző iparágakban folyadékok, gázok és gőz áramlási sebességének mérésére. Vezető örvényáramlásmérő szállítóként ezen eszközök elektromos követelményeinek megértése kulcsfontosságú a megfelelő működésük és pontos mérésük biztosításához. Ebben a blogbejegyzésben az örvényáramlásmérők legfontosabb elektromos vonatkozásaival foglalkozunk, beleértve a tápellátást, a jelkimenetet és a földelést.
Tápegység
A tápellátás minden elektronikus eszköz alapvető követelménye, és ez alól az örvényáramlásmérők sem kivételek. A Vortex áramlásmérők általában stabil áramforrást igényelnek a hatékony működéshez. A vortex áramlásmérők leggyakoribb tápellátási lehetőségei a következők:
1. DC tápegység
Sok örvényárammérőt úgy terveztek, hogy egyenáramú (DC) tápegységről működjön. Az egyenáramú örvényárammérők tipikus feszültségtartománya 12V és 24V DC között van. Ezt a típusú tápegységet előnyben részesítik ipari alkalmazásokban, ahol stabil és megbízható áramforrás áll rendelkezésre. Az egyenáramú tápegységek kevésbé érzékenyek az elektromos zajra és ingadozásokra, amelyek befolyásolhatják az áramlásmérés pontosságát.
2. AC tápegység
Egyes esetekben az örvényárammérők váltóáramú (AC) tápegységről is táplálhatók. A váltakozó áramú örvényárammérők szabványos feszültsége általában 110 V vagy 220 V AC. A váltakozó áramú tápegységek azonban elektromos zajt és interferenciát okozhatnak, amely megfelelő szűrési és földelési technikákkal mérsékelhető. Váltakozó áramú tápegység használatakor fontos, hogy a feszültség és a frekvencia az áramlásmérő meghatározott tartományán belül legyen.
3. Akkumulátor
Azokban az alkalmazásokban, ahol nem áll rendelkezésre folyamatos áramforrás, vagy ahol hordozhatóságra van szükség, az akkumulátorral működő örvényáramlásmérők megfelelő opciót jelenthetnek. Az elemes áramlásmérőket általában alacsony energiafogyasztásra tervezték, és egyetlen akkumulátorkészlettel hosszabb ideig működhetnek. Az akkumulátor élettartamát azonban befolyásolhatják olyan tényezők, mint az üzemi hőmérséklet, a mérési gyakoriság és a használt elemek típusa.
Jelkimenet
A Vortex áramlásmérők elektromos jeleket generálnak, amelyek a mért folyadék áramlási sebességét jelzik. Ezeket a jeleket továbbítani kell egy vezérlőrendszerhez vagy egy kijelzőegységhez további feldolgozás és elemzés céljából. A vortex áramlásmérők jelkimenetének leggyakoribb típusai a következők:
1. Analóg kimenet
Az analóg kimeneti jelek folyamatos elektromos jelek, amelyek az áramlási sebességgel arányosan változnak. A vortex áramlásmérőkben használt leggyakoribb analóg kimeneti jelek a 4-20mA és a 0-10V DC. A 4-20 mA-es jelet széles körben használják ipari alkalmazásokban, mivel kevésbé érzékeny az elektromos zajra, és jelentős veszteség nélkül nagy távolságra továbbítható. A 0-10 V DC jelet is használják bizonyos alkalmazásokban, de ez érzékenyebb az elektromos zavarokra, és megfelelő árnyékolást és földelést igényelhet.
2. Impulzus kimenet
Az impulzuskimeneti jelek diszkrét elektromos impulzusok, amelyek az áramlási sebességgel arányos frekvencián jönnek létre. Minden impulzus az áramlásmérőn áthaladó folyadék meghatározott térfogatát jelenti. Az impulzuskimeneti jeleket általában az áramlás összegzésére használják, és könnyen csatlakoztathatók számlálókhoz, integrátorokhoz vagy programozható logikai vezérlőkhöz (PLC). Az impulzusfrekvencia az alkalmazás követelményeinek megfelelően állítható.
3. Digitális kimenet
A digitális kimeneti jelek az áramlásmérési adatok digitális formátumban történő továbbítására szolgálnak. Az örvényáramlásmérőkben használt leggyakoribb digitális kommunikációs protokollok a Modbus, a HART és a Profibus. A digitális kimeneti jelek számos előnnyel rendelkeznek az analóg és impulzuskimenetekhez képest, beleértve a nagyobb pontosságot, a jobb zajtűrést és további információk, például hőmérséklet, nyomás és diagnosztikai adatok továbbításának képességét.
Földelés
Az örvényáramlásmérők megbízható működéséhez elengedhetetlen a megfelelő földelés. A földelés segít megvédeni az áramlásmérőt az elektromos zajtól, interferenciától és elektrosztatikus kisüléstől (ESD). Ez biztosítja az áramlásmérőt kezelő személyzet biztonságát is. Az alábbiakban néhány kulcsfontosságú szempontot kell figyelembe venni az örvényáramlásmérő földelésekor:
1. Földelő vezetékek
Az áramlásmérőt megbízható földeléshez kell csatlakoztatni egy erre a célra szolgáló földelővezeték segítségével. A földelő vezetéknek alacsony ellenállásúnak kell lennie, és képesnek kell lennie a maximális hibaáram elviselésére. Javasoljuk, hogy legalább 6 mm² keresztmetszetű rézvezetőt használjon.
2. Földelő elektródák
A földelővezetéket földelő elektródához, például földelőrúdhoz vagy földelőrácshoz kell csatlakoztatni. A földelő elektródát kellő mélységben kell a földbe helyezni, hogy biztosítva legyen a jó elektromos érintkezés a földdel. A földelő elektróda ellenállását rendszeresen mérni kell, hogy az elfogadható tartományon belül legyen.
3. Elszigetelődés
Egyes esetekben szükség lehet az áramlásmérő leválasztására az elektromos rendszer többi részétől az elektromos interferencia elkerülése érdekében. A leválasztás megvalósítható szigetelő transzformátorok, optocsatolók vagy más szigetelő eszközök segítségével. A leválasztás segít csökkenteni az elektromos zaj és a tápegységből vagy más elektromos berendezésekből származó interferencia kockázatát.
Összehasonlítás más áramlásmérő típusokkal

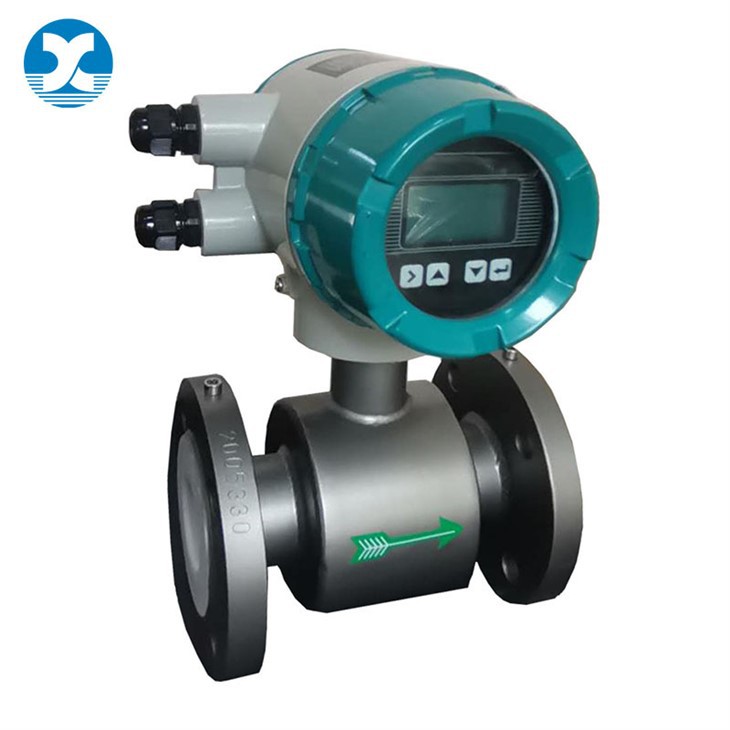

Az örvényárammérők elektromos követelményeinek mérlegelésekor hasznos összehasonlítani azokat más típusú áramlásmérőkkel.Mágneses áramlásmérőFaraday elektromágneses indukciós törvénye alapján működnek, és általában tápegységet igényelnek a mágneses tér létrehozásához. Általában hasonló analóg és digitális kimeneti lehetőségekkel rendelkeznek, mint az örvényáramlásmérők.Ultrahangos áramlásmérőultrahanghullámokat használjon az áramlási sebesség mérésére, és az alkalmazott technológiától függően eltérő energiafogyasztási jellemzőkkel rendelkezhet. Különféle jelkimeneti lehetőségeket is kínálnak a vezérlőrendszerekkel való integrációhoz.Fémcső úszó áramlásmérőmechanikus áramlásmérők, amelyek bizonyos esetekben nem igényelnek külső tápegységet, de korlátozott jelkimenettel rendelkeznek az elektronikus áramlásmérőkhöz, például az örvényárammérőkhöz képest.
Következtetés
Összefoglalva, az örvényáramlásmérők elektromos követelményei döntő fontosságúak megfelelő működésük és pontos mérésük szempontjából. A stabil tápegység, a megfelelő jelkimenet és a megfelelő földelés alapvető tényezők, amelyeket figyelembe kell venni az örvényáramlásmérő felszerelésekor és használatakor. Megbízható örvényáramlásmérő beszállítóként részletes tájékoztatást tudunk adni termékeink elektromos követelményeiről, és segítünk kiválasztani az alkalmazásához legmegfelelőbb áramlásmérőt.
Ha vortex áramlásmérő vásárlása iránt érdeklődik, vagy kérdése van termékeinkkel kapcsolatban, forduljon hozzánk bizalommal részletes konzultációért. Szakértői csapatunk készen áll, hogy segítsen megtalálni a legjobb megoldást az áramlásmérési igényeire.
Hivatkozások
- ISO 5167-1:2003, Folyadékáramlás mérése kör keresztmetszetű vezetékekbe behelyezett nyomáskülönbség-mérő eszközökkel. 1. rész: Általános elvek és követelmények
- AGA 3. sz. jelentés, Gáz mérése nyílásmérőkkel
- API Manual of Petroleum Measurement Standards, 5. fejezet, Flow Measurement
